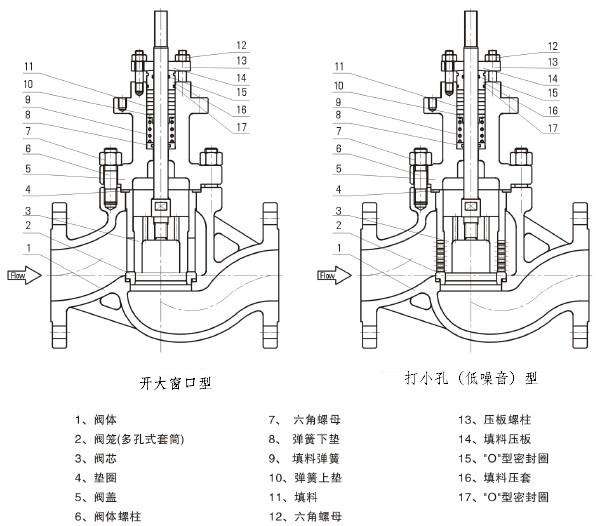

套筒阀采用自对中无螺纹卡入式结构, 阀座上的圆锥密封面与阀瓣上的圆锥密封面相配合形成切断密封副, 保证阀瓣压紧在阀座上时阀门严密关断。当阀瓣上下移动时, 套筒上的节流窗口的通道面积会发生变化, 从而实现调节管道内介质流量和压力等的功能。
 套筒阀阀座直径的大小影响调节阀的流量系数Cv 。阀瓣上平行于轴向有对称分布的平衡孔, 使阀瓣上下端面的腔室连通, 这样阀内介质作用在阀瓣轴向上的力大部分相互抵消, 介质在阀杆上产生的不平衡力就非常小。套筒上有一个聚四氟乙烯平衡密封座, 当阀瓣全关时, 阀瓣上平衡密封面压紧在套筒上的聚四氟乙烯平衡密封座上形成严密切断, 保证上腔室的介质不能进入平衡室。
由于套筒阀的阀芯设有平衡孔，可减少介质作用在阀芯上的不平衡力。套筒与阀芯间的导向面大，加之不平衡力变化较小，因此不易引起阀芯振动。 |
